Ouvrage de stockage et de mise en charge

Pourquoi le béton armé reste la référence

Le château d’eau remplit trois fonctions à la fois : il stocke la réserve, il absorbe les pointes de consommation, et surtout il fournit la pression du réseau par sa seule hauteur. Chaque mètre de hauteur sous cuve représente 0,1 bar chez l’abonné : c’est cette géométrie, et non une pompe, qui garantit le service même en cas de coupure électrique.

Face aux cuves métalliques ou en polyester, le béton armé conserve un avantage décisif en Côte d’Ivoire : il se construit avec des matériaux et une main-d’œuvre disponibles localement, il résiste au climat et aux ultraviolets sans traitement périodique, et son inertie thermique maintient l’eau à température stable, ce qui limite le développement bactérien.

Sa longévité tient toutefois à trois points d’exécution que nous ne négligeons jamais : l’enrobage des armatures, le traitement des reprises de bétonnage, et l’étanchéité intérieure. La quasi-totalité des châteaux dégradés que nous réhabilitons présentent le même défaut d’origine : un enrobage insuffisant ayant laissé les aciers se corroder et faire éclater le béton.

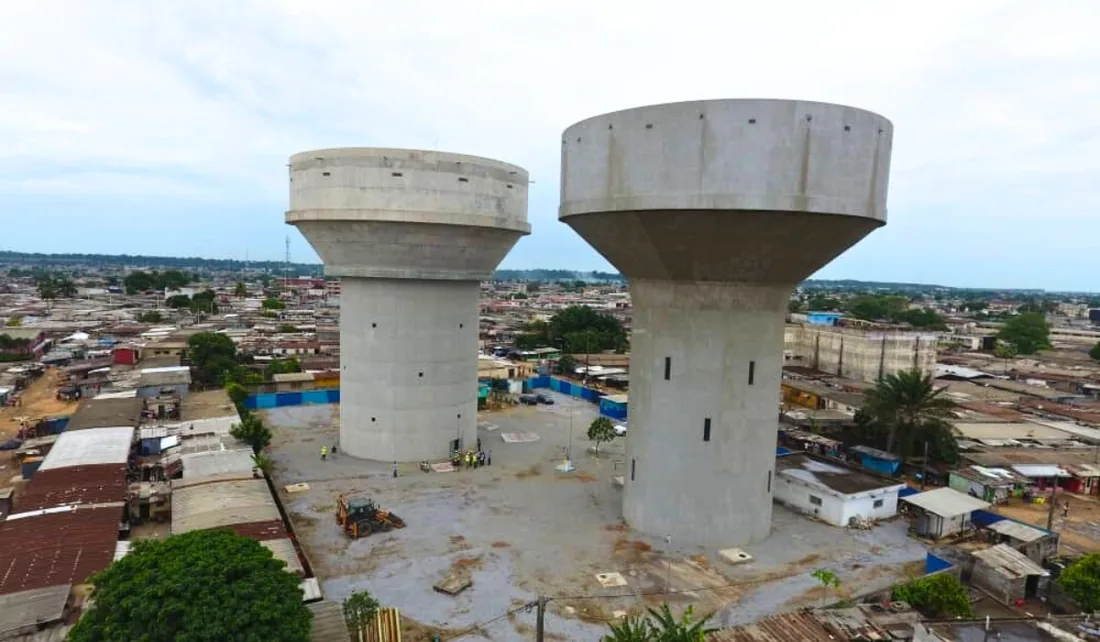

Château d’eau en béton armé sur tour — Château d’eau sur tour en béton armé : mise en charge gravitaire du réseau

Structure

Du fût à la cuve

L’ouvrage se compose de trois parties solidaires : les fondations, qui reprennent une charge dépassant souvent 1 500 tonnes une fois la cuve pleine ; le fût, coulé au coffrage grimpant ; et la cuve, réalisée sur cintre ou coffrage suspendu. Le calcul intègre le poids propre, la poussée du vent et, le cas échéant, l’action sismique.

Ce que nous réalisons

Étude géotechnique et choix du type de fondation
Note de calcul de structure aux états limites
Fût cylindrique ou sur piliers, selon la hauteur visée
Cuve tronconique, cylindrique ou en forme de champignon
Coffrage grimpant et ferraillage façonné en atelier
Contrôle du béton par éprouvettes à 7 et 28 jours
Échelle à crinoline, garde-corps et trappe d’accès sécurisée

Cuve de château d’eau et équipement hydraulique — Cuve équipée : arrivée, départ, trop-plein et vidange

Étanchéité & équipement

Le poste qui décide de la durée de vie

Un béton compact n’est pas étanche pour autant. La cuve reçoit un cuvelage intérieur en résine ou mortier certifié pour le contact avec l’eau potable, appliqué après traitement des reprises de bétonnage. L’ouvrage n’est réceptionné qu’après un essai de mise en eau d’au moins 48 heures sans perte mesurable.

Points traités

Enrobage des aciers de 3 à 5 cm, contrôlé avant coulage
Traitement systématique des reprises de bétonnage
Cuvelage alimentaire certifié, sans transfert de goût
Conduites d’arrivée, de départ, trop-plein et vidange
Cheminement hydraulique évitant les zones d’eau morte
Aération protégée et grillagée contre les nuisibles
Désinfection et analyses de conformité avant mise en service

Notre intervention

De l’étude de sol à la remise en service, y compris sur ouvrage existant.

Dimensionnement

Volume utile calculé sur la courbe de consommation, la réserve incendie et l’autonomie recherchée.

Coffrage et ferraillage

Coffrage grimpant pour le fût, cintre pour la cuve, armatures façonnées et posées selon les plans.

Étanchéité alimentaire

Cuvelage par résine ou mortier certifié contact eau potable, traitement soigné des reprises de bétonnage.

Équipement hydraulique

Conduites de départ et d’arrivée, trop-plein, vidange, by-pass et robinetterie de sectionnement.

Instrumentation

Sonde de niveau, télétransmission, régulation du remplissage et chloration de maintien.

Réhabilitation

Reprise d’étanchéité, traitement des fissures et des aciers corrodés, remise aux normes sanitaires.

Les étapes de construction

Étude de sol

Sondages et essais pressiométriques : la charge d’un château plein dépasse souvent 1 500 tonnes.

Note de calcul

Dimensionnement de la structure aux états limites, prise en compte du vent et du séisme.

Fondations

Semelle massive, radier ou pieux selon la portance mesurée du terrain.

Élévation

Fût coulé au coffrage grimpant, puis cuve sur cintre ou coffrage suspendu.

Étanchéité

Cuvelage intérieur alimentaire, essai de mise en eau et contrôle avant réception.

Réhabilitation d’un ouvrage existant

Diagnostic structurel : relevé des fissures, sondage de l’enrobage, mesure de la corrosion des aciers
Piquage des bétons dégradés, passivation des armatures et reprise au mortier de réparation
Réfection complète du cuvelage intérieur avec produit certifié alimentaire
Remplacement de la robinetterie, des conduites et de l’instrumentation vétustes
Nettoyage, désinfection et analyses avant remise en distribution

Exigences techniques

Les valeurs que nous imposons à nos ouvrages, et la raison de chacune.

Élément	Caractéristique retenue	Pourquoi
Béton de cuve	C30/37, faible perméabilité	Limite la fissuration et la pénétration de l’eau
Béton du fût	C25/30 à C30/37	Reprend la charge verticale et les efforts de vent
Enrobage des aciers	3 à 5 cm	Protège les armatures de la corrosion, cause n°1 des désordres
Armatures	Acier HA FeE500	Reprend les efforts de traction du béton
Étanchéité intérieure	Résine ou mortier alimentaire	Garantit la potabilité et la durée de vie de l’ouvrage
Essai de mise en eau	48 h minimum	Vérifie l’étanchéité avant réception
Accès	Échelle à crinoline, garde-corps	Sécurise les interventions d’exploitation

Où nous intervenons

Adduction villageoise Réseaux urbains Zones industrielles Périmètres irrigués Complexes hôteliers Sites miniers Établissements scolaires Centres de santé

Un château d’eau à construire ou à réhabiliter ?

Indiquez-nous le volume souhaité et la population à desservir : nous vous remettons une note de dimensionnement et un chiffrage.
