Stockage & mise en charge

Le réservoir est la respiration du réseau

Un réseau sans réservoir suffisant subit chaque pointe de consommation de plein fouet : chutes de pression, pompes en marche permanente, coupures aux heures critiques. Le château d’eau et le réservoir de stockage jouent trois rôles simultanés : tamponner les variations de débit, fournir la charge hydraulique de distribution et constituer la réserve de sécurité, notamment pour la défense incendie.

WATERTECH CI S.A. réalise ces ouvrages du calcul de structure à l’équipement hydraulique, en passant par le génie civil et l’étanchéité. L’étanchéité mérite une attention particulière : c’est le poste qui détermine la durée de vie utile de l’ouvrage et la qualité sanitaire de l’eau stockée.

Nous intervenons aussi bien en construction neuve qu’en réhabilitation d’ouvrages existants : reprise d’étanchéité, remise aux normes sanitaires, renouvellement de la robinetterie et de l’instrumentation.

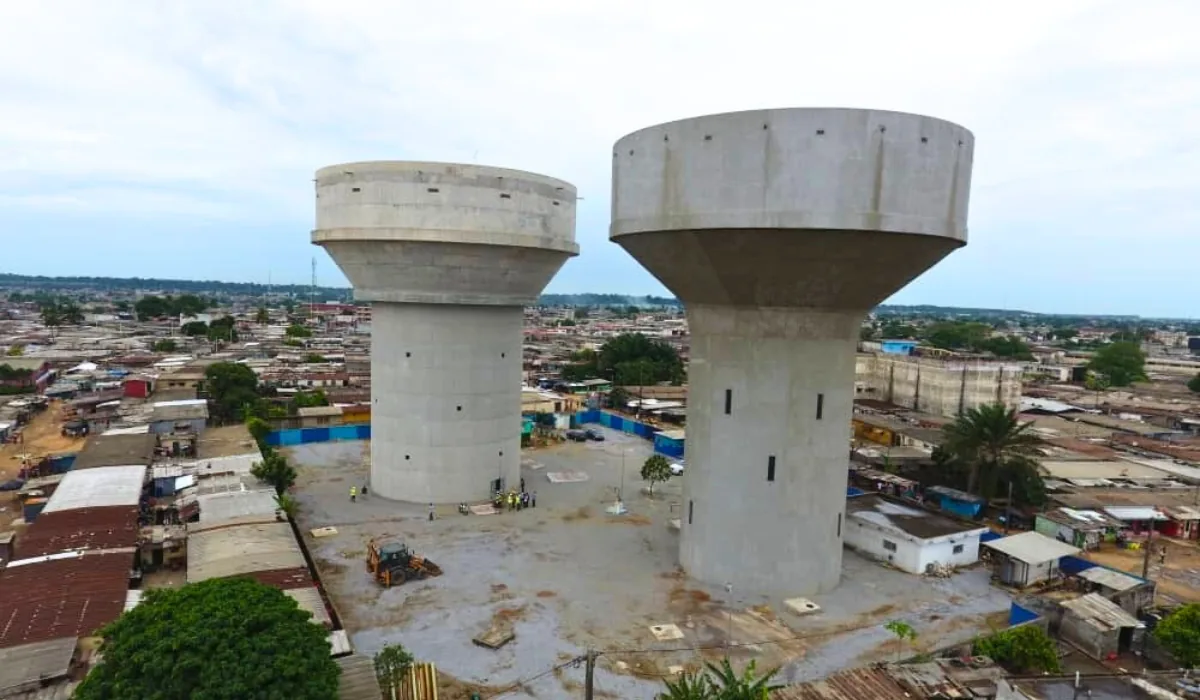

Château d’eau sur tour en béton armé — Château d’eau sur tour : mise en charge gravitaire du réseau

Ouvrages sur tour

Châteaux d’eau

Le château d’eau assure la mise en charge gravitaire du réseau : sa hauteur sous cuve détermine directement la pression disponible chez l’abonné le plus défavorisé. Nous calculons cette hauteur à partir du profil en long du réseau et des pertes de charge en pointe, et non à partir d’un standard.

Ce que nous réalisons

Châteaux d’eau en béton armé sur tour ou sur piliers
Cuves métalliques boulonnées ou soudées sur charpente
Fondations adaptées au sol après étude géotechnique
Équipement hydraulique : arrivée, départ, trop-plein, vidange
Échelle à crinoline, garde-corps et trappe d’accès sécurisée
Instrumentation : sonde de niveau, télétransmission, chloration
Protection contre la foudre et mise à la terre

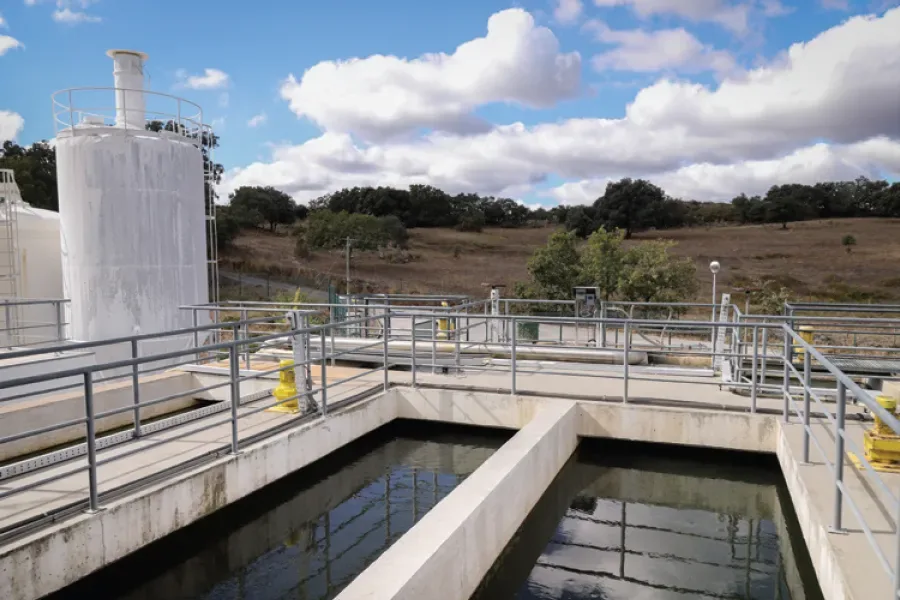

Réservoir de stockage d’eau traitée en sortie de station

Ouvrages au sol

Réservoirs au sol, semi-enterrés et bâches

Quand la topographie fournit naturellement la charge, le réservoir au sol ou semi-enterré remplace avantageusement le château d’eau : coût de construction inférieur, entretien facilité et meilleure inertie thermique, qui limite le développement bactérien dans l’eau stockée.

Typologies proposées

Réservoirs au sol et semi-enterrés en béton armé
Bâches de reprise en sortie de station de traitement
Réserves incendie dimensionnées selon la réglementation
Cuves modulaires métalliques ou en polyester renforcé
Compartimentage permettant l’entretien sans interruption de service
Cheminement hydraulique évitant les zones mortes
Dispositifs d’aération protégés et grillagés anti-nuisibles

Prestations sur ouvrages de stockage

Construction neuve, équipement et réhabilitation.

Dimensionnement

Calcul du volume utile à partir des courbes de consommation, de la réserve incendie et de l’autonomie visée.

Génie civil

Coffrage, ferraillage et coulage du béton armé, ou montage de cuves métalliques sur charpente.

Étanchéité et revêtement

Cuvelage, résines alimentaires certifiées et traitement des reprises de bétonnage.

Équipement hydraulique

Conduites d’arrivée et de départ, trop-plein, vidange, by-pass et robinetterie de sectionnement.

Instrumentation

Sondes de niveau, transmission à distance, régulation du remplissage et chloration de maintien.

Nettoyage et désinfection

Vidange, nettoyage mécanique, désinfection et analyses de conformité avant remise en service.

De l’étude à la mise en eau

Étude

Volume utile, hauteur sous cuve, implantation et étude géotechnique du sol.

Structure

Note de calcul béton armé ou charpente, plans de coffrage et de ferraillage.

Construction

Fondations, élévation, coulage ou montage, sous contrôle géométrique.

Étanchéité

Revêtement alimentaire, essai de mise en eau et contrôle des fuites.

Mise en service

Désinfection, analyses, raccordement au réseau et réception.

Typologies d’ouvrages

Le choix dépend de la topographie, du sol et du volume à stocker.

Type d’ouvrage	Capacité usuelle	Matériau	Emploi privilégié
Château d’eau sur tour	50 à 1 000 m³	Béton armé	Terrain plat, mise en charge gravitaire
Cuve sur charpente	10 à 300 m³	Acier / polyester	Délai court, site industriel
Réservoir au sol	100 à 2 000 m³	Béton armé	Point haut naturel disponible
Réservoir semi-enterré	100 à 2 000 m³	Béton armé	Inertie thermique, intégration paysagère
Bâche de reprise	20 à 500 m³	Béton armé	Sortie de station, avant surpression
Réserve incendie	60 à 500 m³	Béton ou métallique	Sites industriels et ERP

Où nous intervenons

Adduction villageoise Réseaux urbains Sites industriels Complexes hôteliers Périmètres irrigués Sites miniers Établissements scolaires Centres de santé

Un projet de châteaux d’eau et réservoirs ?

Nos ingénieurs étudient votre contexte et vous remettent une proposition technique et chiffrée adaptée à votre site.
