Potabilisation par électrolyse du sel

Produire son désinfectant sur place, à partir de sel et d’électricité, sans dépendre des importations de chlore.

Production de chlore in-situ

Le sel remplace le chlore importé

Désinfecter l’eau suppose habituellement d’acheter, de transporter et de stocker du chlore : HTH solide ou chlore gazeux. En Afrique de l’Ouest, cette chaîne d’approvisionnement est le maillon faible de nombreuses installations : ruptures de stock, prix en hausse de 30 à 50 %, qualité variable et risques de manipulation.

La production in-situ renverse le problème. À partir de sel ordinaire, d’eau et d’électricité, l’électrolyseur fabrique sur place, en continu, la solution désinfectante nécessaire. Le consommable devient un produit banal, disponible localement en abondance, et le stockage de produit dangereux disparaît.

WATERTECH CI S.A. déploie cette technologie du forage villageois à la station urbaine, avec cinq configurations d’équipement et une gamme solaire conçue pour les sites non raccordés au réseau électrique.

Les cinq étapes du procédé

Adoucissement

L’eau d’alimentation traverse un adoucisseur : sans cette étape, le calcaire entartre les électrodes et fait chuter le rendement.

Saumure

Une saumure saturée est préparée automatiquement dans le réservoir de sel, à partir de sel ordinaire disponible localement.

Électrolyse

La saumure alimente l’électrolyseur, où le courant continu transforme le chlorure de sodium en solution désinfectante.

Stockage

Le désinfectant est recueilli dans une cuve dédiée, qui constitue la réserve tampon entre production et consommation.

Injection

Une pompe doseuse injecte la solution dans l’eau à traiter, au débit correspondant à la consigne de chlore résiduel.

Sécurité intégrée

  • Le capteur de niveau de la cuve enclenche et arrête automatiquement l’électrolyseur : aucune surproduction possible.
  • L’hydrogène généré par la réaction est fortement dilué par ventilation avant évacuation.
  • La solution produite reste faiblement concentrée, sans risque comparable à celui du chlore gazeux.

Deux configurations phares

Le choix se fait sur la place disponible, le mode d’expédition et le degré de préfabrication souhaité.

Générateur de chlore in-situ en version skid
Version skid : encombrement minimal, prête à raccorder
Version skid

Compacte et prête à raccorder

Tous les composants sont assemblés et câblés sur un châssis unique. Le skid se pose sur une dalle, se raccorde à l’eau et à l’électricité, et fonctionne. C’est la configuration la plus rationnelle lorsqu’un local technique existe déjà.

Points forts

  • Emprise au sol réduite, identique sur toute la gamme
  • Plusieurs capacités, du petit réseau au bourg
  • Assemblage et essais réalisés en atelier avant livraison
  • Accès frontal facilitant l’entretien courant
Générateur de chlore in-situ en version box clé en main
Version box : système clé en main, expédiable en conteneur
Version box

Clé en main, expédiable en conteneur

Le box intègre l’ensemble de la chaîne dans une enveloppe fermée et protégée. Il s’expédie en conteneur 40 pieds et s’installe sur des sites dépourvus de local technique, configuration retenue pour les programmes de forages ruraux.

Points forts

  • Enveloppe fermée protégeant les composants de la poussière et de l’humidité
  • Plusieurs capacités selon le débit du forage
  • Expédition groupée en conteneur, déploiement en série
  • Mise en service rapide, sans génie civil lourd

Nos gammes d’équipements

Du panneau mural au multi-réacteurs : une solution pour chaque besoin.

Le procédé est le même partout ; seule change la façon dont il est intégré. Selon la capacité demandée et les contraintes du site, la solution se décline en cinq configurations, du panneau fixé au mur d’un local technique jusqu’aux réacteurs multiples d’une station urbaine. Le détail des modèles, des capacités et des consommations est communiqué au moment de l’étude, une fois la ressource et le besoin caractérisés.

Panneau mural

Installations compactes et fixes

La configuration la plus simple : l’ensemble du procédé tient sur un panneau fixé au mur du local technique. Destinée aux installations fixes de faible capacité, là où l’espace au sol est compté.

Skid

Encombrement minimal, prêt à raccorder

Le procédé complet est monté sur un châssis, assemblé et testé en atelier. Sur site, il ne reste qu’à raccorder l’eau, le sel et l’alimentation électrique, d’où une mise en service rapide et un encombrement réduit au strict nécessaire.

Box clé en main

Système prêt à l’emploi, expédiable en conteneur

Tout le procédé est enfermé dans un caisson clos, protégé de la poussière et des intempéries. Le box s’expédie en conteneur et se met en service sur place : c’est la configuration retenue pour les forages isolés et les déploiements en série.

Multi-réacteurs

Pour les grandes capacités urbaines

Plusieurs réacteurs travaillent en parallèle pour couvrir les débits d’une station urbaine. La production suit la demande par mise en service progressive des réacteurs, et un réacteur peut être isolé pour entretien sans arrêter la désinfection.

Gamme solaire

Électrolyseurs solaires pour forages ruraux

Conçue pour les forages qui ne sont pas raccordés au réseau électrique : le champ photovoltaïque alimente directement l’électrolyseur.

Ce qui distingue la gamme solaire

  • Fonctionnement au fil du soleil, sans batterie : la production d’une journée est assurée pendant les heures d’ensoleillement
  • Cuve de stockage permettant de disposer du désinfectant en continu, y compris la nuit
  • Dosage hydraulique de type Dosatron : aucune pompe doseuse électrique n’est nécessaire
  • Adaptée aux forages ruraux, du hameau au chef-lieu

Ce que cette technologie change

Sur l’approvisionnement, la sécurité et le coût d’exploitation.

Fin de la dépendance au HTH

Plus d’achat, de transport ni de stockage de chlore solide ou gazeux : le consommable devient du sel ordinaire, disponible partout.

Sécurité d’exploitation

La solution produite est faiblement concentrée. Aucun stockage de produit dangereux, aucune manipulation de bouteilles de chlore gazeux.

Production continue et automatique

Le capteur de niveau pilote le démarrage et l’arrêt de l’électrolyseur. Aucune intervention quotidienne n’est requise.

Autonomie solaire

La gamme solaire fonctionne au fil du soleil, sans batterie : elle couvre les besoins de la journée pendant les heures d’ensoleillement.

Coût maîtrisé dans la durée

Le prix du sel est stable et local, à l’inverse du chlore importé dont les cours ont fortement progressé.

Maintenance simple

Détartrage périodique des électrodes et contrôle du doseur. Nos équipes assurent la formation et le suivi sur site.

Déploiement à grande échelle

Une technologie éprouvée, du forage rural à la station urbaine.

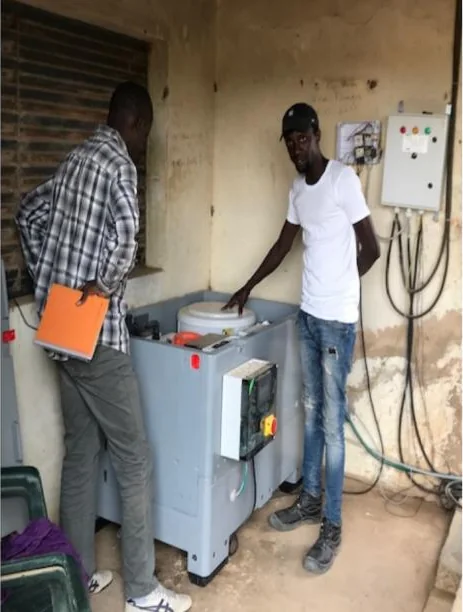

Installation et mise en service d’un box clé en main sur un forage rural en Afrique de l’Ouest
Mise en service d’un box clé en main sur un forage rural, en Afrique de l’Ouest
Cas type : milieu rural

Accès à l’eau potable pour 300 000 habitants

Un programme de désinfection déployé en série sur un parc de forages villageois, avec la logistique et le transfert de compétences que suppose ce type d’opération.

  • 50 unités installées sur des forages ruraux
  • Forages de 200 à 1 000 m³ par jour
  • Boxes clés en main expédiés en conteneurs 40 pieds
  • Création d’un hub local : installation, mise en service, suivi technique, entretien et pièces détachées
  • Programme de formation et de transfert de technologie

Cas type : station urbaine de 50 000 m³/jour

Situation initiale

  • Consommation de 50 000 kg de chlore solide HTH par an
  • Difficultés récurrentes d’approvisionnement du HTH
  • Prix en hausse de 30 à 50 %
  • Pannes régulières et qualité de désinfection non maîtrisée

Solution WATERTECH

  • Générateur in-situ de 100 kg/jour, avec 50 % de réserve de capacité
  • Sel disponible localement en abondance
  • Production continue et fiable
  • Qualité bactériologique maîtrisée en permanence

Secteurs d’application

Forages ruraux Adductions villageoises Stations urbaines Sociétés de distribution d’eau Industrie agroalimentaire Hôtellerie et complexes touristiques Sites miniers Hôpitaux et centres de santé

Quel modèle pour votre installation ?

Communiquez-nous le débit à traiter et le taux de chlore résiduel visé : nous vous indiquons la configuration adaptée et son coût d’exploitation prévisionnel.
