Assainissement pluvial

Le drainage urbain face aux pluies tropicales

Sous climat tropical, une averse peut délivrer en une heure ce que d’autres régions reçoivent en un mois. Ajoutez à cela l’imperméabilisation rapide des sols urbains et l’occupation des exutoires naturels : les inondations urbaines deviennent structurelles, et non exceptionnelles.

WATERTECH CI S.A. aborde le drainage comme un système continu (collecte de surface, transport, régulation, restitution au milieu) et non comme une addition de caniveaux. Dimensionner un collecteur sans vérifier la capacité de son exutoire revient simplement à déplacer l’inondation plus loin.

Nos études s’appuient sur les courbes intensité-durée-fréquence locales et sur une modélisation du bassin versant urbain. Nous privilégions, chaque fois que le terrain le permet, la gestion des eaux à la source (infiltration, rétention, noues) qui réduit le coût des ouvrages aval et limite les rejets polluants.

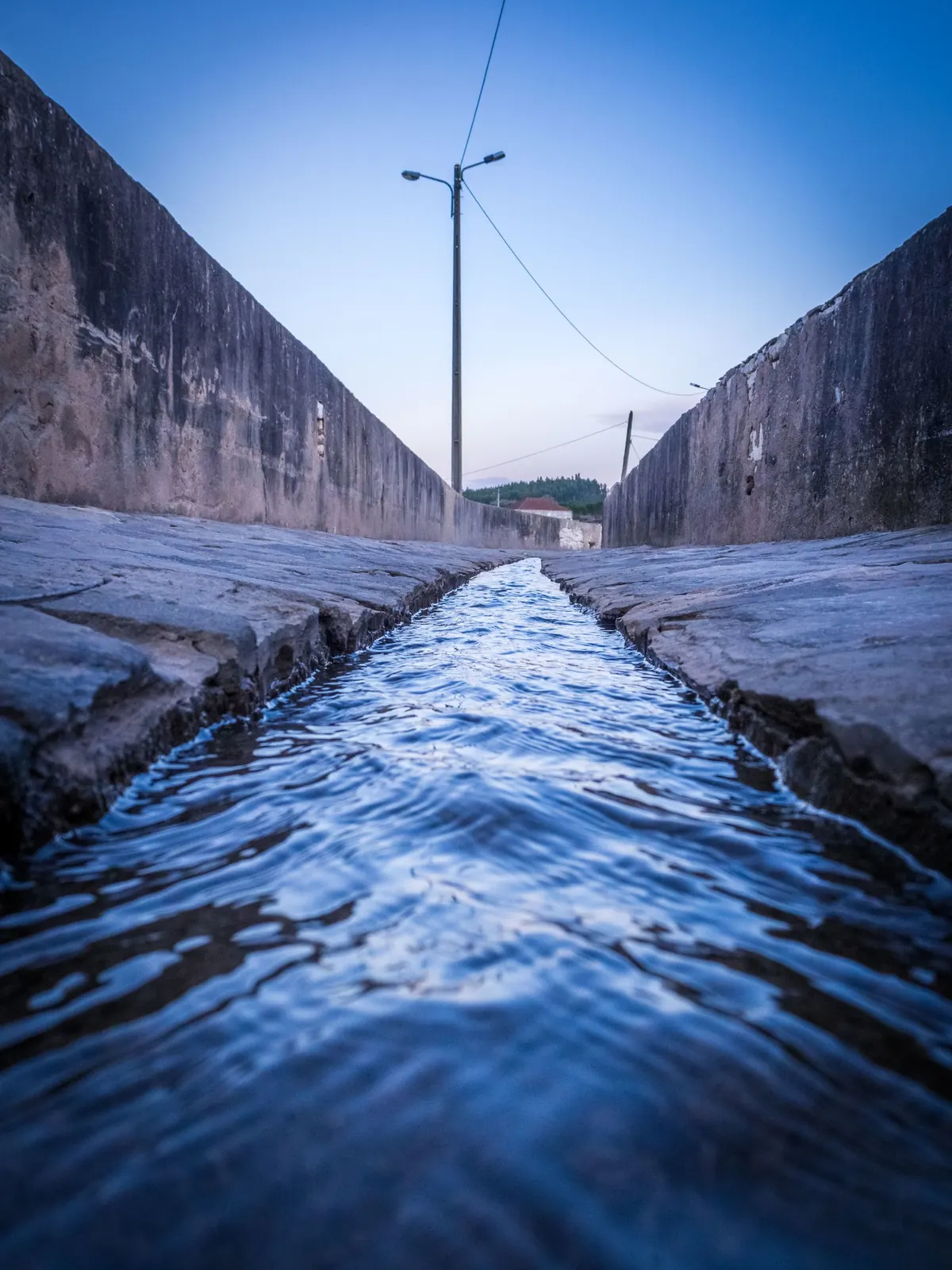

Ouvrage de drainage des eaux pluviales
Collecteur pluvial en cours de réalisation
Collecte & transport

Caniveaux, collecteurs et exutoires

Le réseau pluvial se construit de l’aval vers l’amont : on part de la capacité de l’exutoire, puis on remonte. Cette logique évite l’erreur classique du collecteur surdimensionné débouchant sur un fossé saturé, qui transfère le problème au quartier voisin au lieu de le résoudre.

Ouvrages réalisés

  • Caniveaux ouverts en béton armé, couverts ou à grille
  • Collecteurs enterrés en béton, PVC-U CR8 ou PEHD annelé
  • Fossés en terre, revêtus ou enherbés
  • Regards de visite, chutes accompagnées et dessableurs
  • Ouvrages de tête et exutoires protégés contre l’affouillement
  • Bassins de dissipation d’énergie en sortie de réseau
  • Postes de relevage des eaux pluviales en zone basse

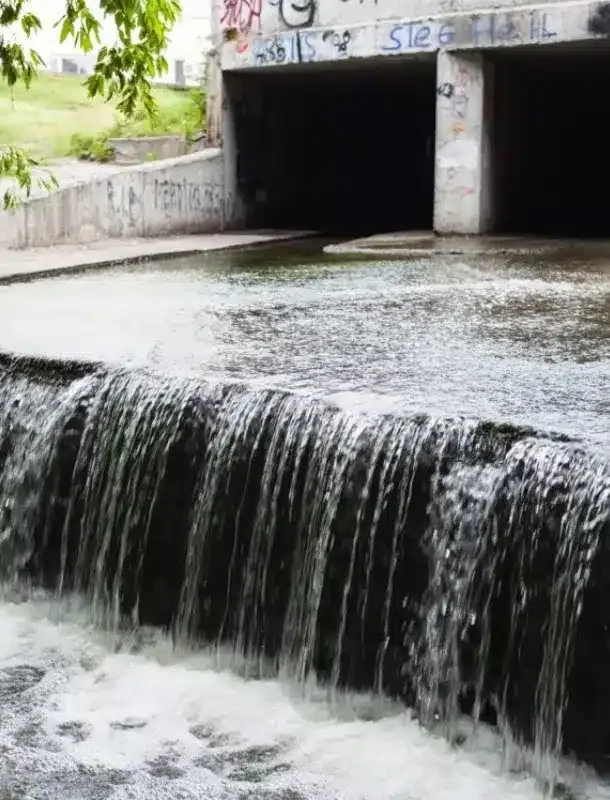

Ouvrage d’infiltration des eaux pluviales
Gestion des eaux pluviales à la source par infiltration
Gestion à la source

Techniques alternatives et rétention

Retenir et infiltrer l’eau là où elle tombe soulage le réseau aval et réduit considérablement le coût des ouvrages structurants. Ces techniques dites alternatives s’intègrent naturellement à l’aménagement urbain et améliorent la qualité de l’eau rejetée en piégeant les matières en suspension.

Solutions déployées

  • Noues et fossés d’infiltration végétalisés
  • Tranchées drainantes et puits d’infiltration
  • Bassins de rétention à ciel ouvert ou enterrés
  • Structures alvéolaires ultra-légères sous voirie ou parking
  • Chaussées à structure réservoir et revêtements perméables
  • Toitures stockantes et récupération des eaux de toiture
  • Ouvrages de régulation à débit de fuite calibré

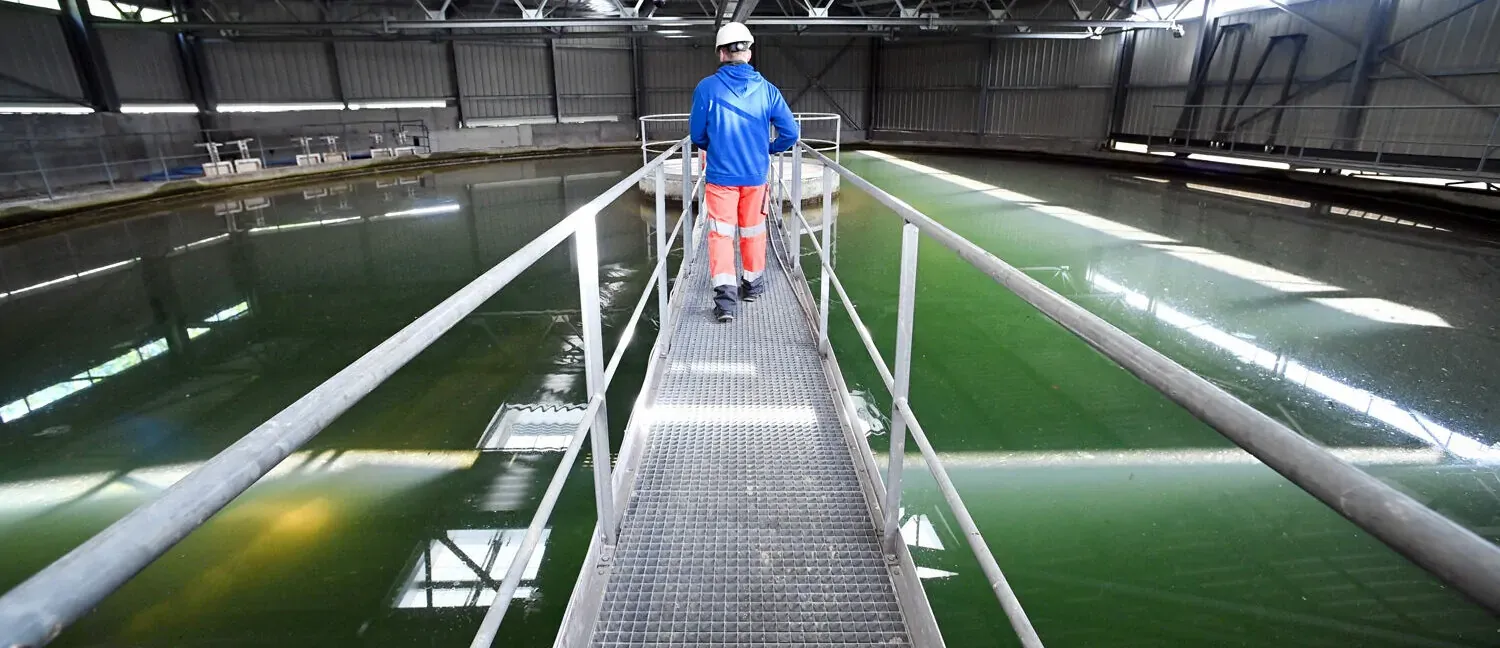

Réseau de drainage en zone aménagée
Réseau de drainage intégré à un aménagement urbain
Protection contre les inondations

Aménagement et curage des exutoires

Beaucoup d’inondations n’ont pas pour cause un réseau insuffisant, mais un exutoire naturel obstrué : lit envahi, dépôts accumulés, ouvrages de franchissement sous-dimensionnés. Le recalibrage des thalwegs et le curage régulier produisent souvent un gain supérieur à celui d’un réseau neuf, pour un coût sans commune mesure.

Interventions

  • Curage et recalibrage des canaux et thalwegs urbains
  • Protection des berges par enrochement ou gabions
  • Reprofilage des fossés et rétablissement des pentes
  • Remplacement des ouvrages de franchissement sous-dimensionnés
  • Inspection télévisée et curage hydrodynamique des collecteurs
  • Diagnostic de réseau et schéma directeur d’assainissement pluvial
  • Plans de récolement et cartographie SIG du réseau

Notre offre en drainage pluvial

Du diagnostic de réseau à l’entretien des ouvrages réalisés.

Étude hydrologique

Courbes intensité-durée-fréquence, délimitation du bassin versant, coefficients de ruissellement et débit de projet.

Schéma directeur

Diagnostic du réseau existant, modélisation, hiérarchisation des travaux et programmation pluriannuelle.

Collecte de surface

Avaloirs, caniveaux à grille, fossés et ouvrages de captage du ruissellement.

Réseaux et ouvrages

Collecteurs, regards, dessableurs, exutoires et ouvrages de dissipation d’énergie.

Techniques alternatives

Noues, tranchées drainantes, structures alvéolaires et chaussées réservoirs.

Entretien

Curage hydrodynamique, inspection télévisée et contrats d’entretien préventif.

Notre démarche projet

Diagnostic

Relevé du réseau existant, repérage des points noirs et capacité de l’exutoire.

Hydrologie

Bassin versant, pluie de projet et calcul des débits à évacuer.

Conception

Tracé, dimensionnement des ouvrages et solutions de rétention à la source.

Travaux

Terrassement, pose des collecteurs, ouvrages annexes et exutoires.

Réception

Essais d’écoulement, récolement et plan d’entretien pour l’exploitant.

Ouvrages et emplois

Choix de l’ouvrage selon la fonction hydraulique recherchée.

OuvrageFonctionDimensions usuellesContexte
Caniveau à grilleCollecte de surfaceL 200 à 500 mmVoirie et parkings
Caniveau couvertCollecte et transport0,4 à 1,5 mVoirie urbaine
Collecteur enterréTransportDN 300 à 1200Réseau structurant
Fossé enherbéTransport et infiltration0,5 à 2 mZones périurbaines
Bassin de rétentionÉcrêtement de pointe200 à 20 000 m³Aménagements neufs
Structure alvéolaireStockage sous voirie50 à 3 000 m³Foncier contraint

Domaines d’intervention

Voirie et réseaux divers Lotissements Zones industrielles Aménagements routiers Quartiers inondables Aéroports et plateformes Campus et hôpitaux Sites miniers
